Ako skúsený dodávateľ suchých transformátorov som bol svedkom kritickej úlohy, ktorú tieto zariadenia zohrávajú v rôznych elektrických systémoch. Jedným z aspektov, ktorý často zostáva nepovšimnutý, ale výrazne ovplyvňuje výkon a životnosť, je situácia vibrácií suchých transformátorov. V tomto blogu sa ponorím do podrobností o tom, čo spôsobuje vibrácie v suchých transformátoroch, ako ich merať a monitorovať a prečo je nevyhnutné, aby dodávatelia aj používatelia porozumeli týmto aspektom.
Čo spôsobuje vibrácie v suchých transformátoroch?
Vibrácie v suchých transformátoroch primárne pochádzajú z dvoch hlavných zdrojov: magnetických síl a mechanických faktorov.
Magnetické sily
Jadro suchého transformátora je tvorené laminovanými oceľovými plechmi. Keď striedavý prúd prechádza vinutím, vytvára magnetické pole, ktoré spôsobuje rozťahovanie a zmršťovanie jadra. Tento jav, známy ako magnetostrikcia, je hlavnou príčinou magnetických vibrácií v suchých transformátoroch. Frekvencia týchto vibrácií je zvyčajne dvojnásobkom frekvencie striedavého prúdu. Napríklad v 50 Hz napájacom systéme sa magnetické vibrácie vyskytnú pri 100 Hz.
Veľkosť magnetických vibrácií závisí od niekoľkých faktorov, vrátane materiálu jadra, konštrukcie jadra a prevádzkových podmienok transformátora. Vysokokvalitné materiály jadra s nízkymi koeficientmi magnetostrikcie môžu znížiť amplitúdu vibrácií. Okrem toho správny dizajn jadra, ako je minimalizácia vzduchových medzier medzi lamelami, môže tiež pomôcť znížiť magnetické vibrácie.
Mechanické faktory
Mechanické vibrácie v suchých transformátoroch môžu byť spôsobené rôznymi faktormi, ako sú uvoľnené komponenty, nevyvážené sily a rezonancia. Voľné komponenty, ako sú skrutky, matice a svorky, môžu vibrovať v dôsledku mechanických síl, ktoré na ne pôsobia. Nevyvážené sily, ako sú tie, ktoré sú spôsobené nerovnomerne rozloženým zaťažením alebo nesprávne nastaveným vinutím, môžu tiež viesť k mechanickým vibráciám.
Rezonancia je ďalším dôležitým faktorom, ktorý môže zosilniť mechanické vibrácie v suchých transformátoroch. Rezonancia nastáva, keď sa vlastná frekvencia komponentu alebo celého transformátora zhoduje s frekvenciou budiacej sily. To môže spôsobiť výrazné zvýšenie vibrácií, čo vedie k potenciálnemu poškodeniu transformátora.
Meranie a monitorovanie vibrácií v suchých transformátoroch
Na zabezpečenie spoľahlivej prevádzky suchých transformátorov je nevyhnutné pravidelne merať a monitorovať ich vibrácie. Existuje niekoľko dostupných metód na meranie vibrácií v suchých transformátoroch, vrátane akcelerometrov, tenzometrov a laserových Dopplerových vibrometrov.
Akcelerometre
Akcelerometre sú najčastejšie používané snímače na meranie vibrácií v suchých transformátoroch. Fungujú tak, že merajú zrýchlenie vibrujúceho predmetu a premieňajú ho na elektrický signál. Akcelerometre môžu byť pripevnené k povrchu transformátora alebo umiestnené vo vnútri krytu transformátora. Sú relatívne lacné, ľahko sa inštalujú a môžu poskytovať presné merania amplitúdy a frekvencie vibrácií.
Tenzometrické snímače
Tenzometre sú ďalším typom snímača, ktorý možno použiť na meranie vibrácií v suchých transformátoroch. Pracujú tak, že merajú napätie alebo deformáciu vibrujúceho predmetu a premieňajú ho na elektrický signál. Tenzometre môžu byť pripevnené k povrchu jadra transformátora alebo vinutia na meranie mechanických vibrácií spôsobených magnetostrikciou alebo inými faktormi.
Laserové Dopplerove vibrometre
Laserové dopplerovské vibrometre sú bezkontaktnou metódou na meranie vibrácií v suchých transformátoroch. Fungujú tak, že na vibrujúci predmet svietia laserovým lúčom a merajú Dopplerov posun odrazeného svetla. Laserové Dopplerove vibrometre môžu poskytovať vysoko presné merania amplitúdy a frekvencie vibrácií, dokonca aj pri vysokých frekvenciách. Sú však pomerne drahé a na prevádzku vyžadujú špecializované vybavenie a odborné znalosti.
Po zmeraní vibrácií je dôležité analyzovať údaje, aby sa určila príčina a závažnosť vibrácií. Dá sa to urobiť pomocou rôznych techník spracovania signálu, ako je Fourierova analýza a vlnková analýza. Monitorovaním vibrácií v priebehu času je možné zistiť akékoľvek zmeny vo vzorci vibrácií, ktoré by mohli naznačovať potenciálny problém s transformátorom.
Prečo je dôležité porozumieť situácii vibrácií suchých transformátorov?
Pochopenie situácie vibrácií suchých transformátorov je kľúčové z niekoľkých dôvodov.
Spoľahlivosť a bezpečnosť
Nadmerné vibrácie môžu spôsobiť mechanické namáhanie komponentov transformátora, čo vedie k únave, praskaniu a v konečnom dôsledku k poruche. Monitorovaním vibrácií je možné včas odhaliť prípadné problémy a prijať nápravné opatrenia skôr, ako spôsobia značné poškodenie transformátora. To môže pomôcť zlepšiť spoľahlivosť a bezpečnosť elektrického systému.
Výkon a účinnosť
Vibrácie môžu tiež ovplyvniť výkon a účinnosť suchých transformátorov. Nadmerné vibrácie môžu spôsobiť pohyb vinutia, čo môže zvýšiť odpor a znížiť účinnosť transformátora. Okrem toho môžu vibrácie spôsobiť zahrievanie jadra, čo môže tiež znížiť účinnosť transformátora. Znížením vibrácií je možné zlepšiť výkon a účinnosť transformátora.
Údržba a úspora nákladov
Pravidelné monitorovanie vibrácií v suchých transformátoroch môže pomôcť včas identifikovať potenciálne problémy, čo môže znížiť potrebu nákladných opráv a prestojov. Detekciou a riešením základnej príčiny vibrácií je možné predĺžiť životnosť transformátora a znížiť celkové náklady na údržbu.
Naše produkty suchého transformátora a kontrola vibrácií

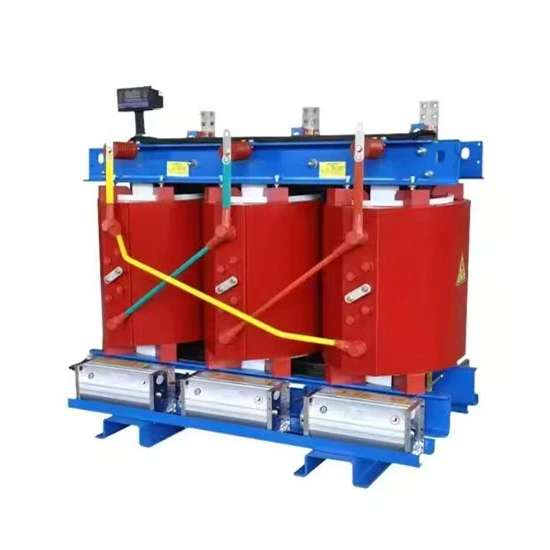

V našej spoločnosti ponúkame široký sortiment suchých transformátorov vrátaneSuchý transformátor triedy SC(ZB)9 10kV triedy,SCBH15 1600 kVA 10 kV/0,4 kV Energeticky úsporný suchý transformátor z amorfnej zliatiny, aSGB 10kV 500kVA ekologický nezapuzdrený suchý transformátor. Naše transformátory sú navrhnuté a vyrobené s použitím najnovších technológií a vysokokvalitných materiálov, aby sa zabezpečili nízke vibrácie a spoľahlivá prevádzka.
Používame pokročilé konštrukčné techniky na minimalizáciu magnetických vibrácií v našich transformátoroch. Naše jadrové materiály sú starostlivo vyberané tak, aby mali nízke magnetostrikčné koeficienty, a náš dizajn jadra je optimalizovaný tak, aby sa zmenšili vzduchové medzery medzi lamináciami. Okrem toho používame vysokokvalitné komponenty a prísne výrobné tolerancie, aby sme zaistili, že naše transformátory sú mechanicky stabilné a odolné voči vibráciám.
Okrem našich štandardných produktov ponúkame aj prispôsobené riešenia, ktoré spĺňajú špecifické potreby našich zákazníkov. Náš tím odborníkov môže s vami spolupracovať na návrhu a výrobe suchého transformátora, ktorý je prispôsobený vašej aplikácii a požiadavkám.
Kontaktujte nás a obstarajte si suché transformátory
Ak hľadáte suchý transformátor, pozývame vás, aby ste nás kontaktovali na konzultáciu. Náš skúsený predajný tím vám môže poskytnúť podrobné informácie o našich produktoch vrátane ich vibračných charakteristík, výkonu a ceny. Môžeme vám tiež pomôcť vybrať správny transformátor pre vašu aplikáciu a poskytnúť vám prispôsobené riešenie, ktoré vyhovuje vašim špecifickým potrebám.
Nedovoľte, aby vibrácie ohrozili výkon a spoľahlivosť vášho elektrického systému. Vyberte si naše suché transformátory pre nízke vibrácie, vysokú účinnosť a dlhotrvajúcu prevádzku. Kontaktujte nás ešte dnes, aby ste začali proces obstarávania a urobili prvý krok smerom k spoľahlivejšiemu a efektívnejšiemu elektrickému systému.
Referencie
- Grover, PK (2018). Transformátorové inžinierstvo: Dizajn, technológia a diagnostika. CRC Press.
- Kundur, P. (1994). Stabilita a kontrola energetického systému. McGraw-Hill.
- Westinghouse Electric Corporation. (1982). Referenčná kniha pre elektrický prenos a distribúciu. Westinghouse Electric Corporation.
