Ako skúsený dodávateľ suchých transformátorov som bol na vlastnej koži svedkom kritickej úlohy, ktorú zvodiče prepätia zohrávajú pri zabezpečovaní dlhej životnosti a spoľahlivosti týchto neoceniteľných elektrických zariadení. V tomto blogu sa ponorím do významu zvodičov prepätia v suchých transformátoroch a preskúmam, ako chránia zariadenia, zvyšujú výkon a prispievajú k celkovej stabilite systému.
Pochopenie suchých transformátorov
Predtým, než sa ponoríme do úlohy zvodičov prepätia, stručne si zopakujme, čo sú to suché transformátory a prečo sú široko používané v rôznych aplikáciách. Suché transformátory sú elektrické zariadenia, ktoré prenášajú elektrickú energiu medzi obvodmi prostredníctvom elektromagnetickej indukcie, bez použitia tekutého dielektrika. Namiesto toho sa spoliehajú na vzduch alebo pevný izolačný materiál na chladenie a izoláciu vinutí, čo z nich robí bezpečnú a ekologickú alternatívu k olejom naplneným transformátorom.
Suché transformátory sa bežne používajú v komerčných budovách, priemyselných zariadeniach a systémoch obnoviteľnej energie, kde poskytujú efektívnu distribúciu energie a reguláciu napätia. Sú známe svojou kompaktnou veľkosťou, nízkymi nárokmi na údržbu a vysokou spoľahlivosťou, vďaka čomu sú obľúbenou voľbou pre širokú škálu aplikácií.
The Threat of Surges
Napriek mnohým výhodám sú suché transformátory citlivé na elektrické prepätia, čo sú náhle a dočasné zvýšenia napätia, ku ktorým môže dôjsť v dôsledku rôznych faktorov, vrátane úderov blesku, spínacích operácií a porúch v elektrickej sieti. Tieto prepätia môžu spôsobiť značné poškodenie izolácie transformátora, vinutia a iných komponentov, čo vedie k zníženiu výkonu, zvýšeniu prestojov a nákladným opravám.
Najmä údery blesku predstavujú značnú hrozbu pre suché transformátory, pretože môžu generovať extrémne vysoké napätia a prúdy, ktoré môžu prekryť izoláciu transformátora a spôsobiť jeho zlyhanie. Dokonca aj jediný úder blesku môže spôsobiť nezvratné poškodenie suchého transformátora, čo má za následok úplnú stratu energie a prerušenie kritických operácií.
Úloha zvodičov prepätia
Zvodiče prepätia sú zariadenia, ktoré sú určené na ochranu elektrických zariadení pred škodlivými účinkami elektrického prepätia. Fungujú tak, že odvádzajú nadmerné napätie a prúd z prepätia preč z chráneného zariadenia do zeme, čím zabraňujú tomu, aby prepätie spôsobilo poškodenie zariadenia.
V suchom transformátore sú zvodiče prepätia zvyčajne inštalované na svorkách transformátora alebo v blízkosti privádzaných elektrických vedení, aby poskytovali ochranu proti úderom blesku a iným typom prepätia. Keď dôjde k prepätiu, zvodič prepätia deteguje zvýšenie napätia a rýchlo zvedie nadbytočný prúd do zeme, čím účinne upevní napätie na bezpečnú úroveň a ochráni transformátor pred poškodením.
Typy zvodičov prepätia
Na trhu je dostupných niekoľko typov zvodičov prepätia, pričom každý je navrhnutý tak, aby vyhovoval špecifickým potrebám rôznych aplikácií. Medzi najbežnejšie typy zvodičov prepätia používané v suchých transformátoroch patria:
- Varistory z oxidu kovu (MOV):MOV sú najpoužívanejším typom zvodičov prepätia v suchých transformátoroch. Sú vyrobené z keramického materiálu, ktorý obsahuje častice oxidu kovu, ktoré majú nelineárnu odporovú charakteristiku. Keď dôjde k prepätiu, odpor MOV rýchlo klesá, čo umožňuje, aby nadbytočný prúd pretekal cez zvodič a do zeme.
- Plynové výbojky (GDT):GDT sú ďalším typom zvodičov prepätia, ktorý sa bežne používa v suchých transformátoroch. Pozostávajú z utesnenej trubice naplnenej plynom, ako je argón alebo neón, a dvoch elektród. Keď dôjde k prepätiu, plyn v trubici sa ionizuje, čím sa medzi elektródami vytvorí vodivá dráha a nadbytočný prúd môže pretekať cez zvodič a do zeme.
- Silikónové lavínové diódy (SAD):SAD sú polovodičové zariadenia, ktoré sú určené na ochranu pred vysokorýchlostnými prepätiami. Fungujú lavinózne, čo je proces, pri ktorom sa pri privedení vysokého napätia rýchlo znižuje odpor diódy. To umožňuje, aby nadbytočný prúd pretekal cez diódu a do zeme, čím chráni zariadenie pred poškodením.
Výhody zvodičov prepätia v suchých transformátoroch
Inštalácia zvodičov prepätia v suchých transformátoroch ponúka niekoľko výhod, vrátane:
- Vylepšená ochrana:Zvodiče prepätia poskytujú spoľahlivú ochranu pred elektrickým prepätím, čím pomáhajú predchádzať poškodeniu izolácie transformátora, vinutia a iných komponentov. To môže predĺžiť životnosť transformátora a znížiť riziko nákladných opráv a prestojov.
- Vylepšený výkon:Ochranou transformátora pred prepätiami môžu zvodiče prepätia pomôcť udržať výkon a účinnosť transformátora. To môže viesť k nižšej spotrebe energie, zníženiu prevádzkových nákladov a zlepšeniu kvality energie.
- Zvýšená bezpečnosť:Zvodiče prepätia pomáhajú chrániť personál a zariadenia pred nebezpečnými účinkami elektrického prepätia, ako je úraz elektrickým prúdom a požiar. To môže zlepšiť bezpečnosť na pracovisku a znížiť riziko nehôd a zranení.
- Súlad s normami:Mnohé elektrické predpisy a normy vyžadujú inštaláciu zvodičov prepätia na elektrické zariadenia, vrátane suchých transformátorov. Inštaláciou zvodičov prepätia môžete zabezpečiť, aby váš suchý transformátor spĺňal potrebné bezpečnostné a výkonové požiadavky.
Naše produkty pre suché transformátory
V našej spoločnosti ponúkame široký sortiment vysokokvalitných suchých transformátorov, ktoré sú navrhnuté tak, aby vyhovovali špecifickým potrebám našich zákazníkov. Naše suché transformátory sú dostupné v rôznych veľkostiach, menovitých hodnotách a konfiguráciách a sú vhodné pre širokú škálu aplikácií vrátane komerčných budov, priemyselných zariadení a systémov obnoviteľnej energie.

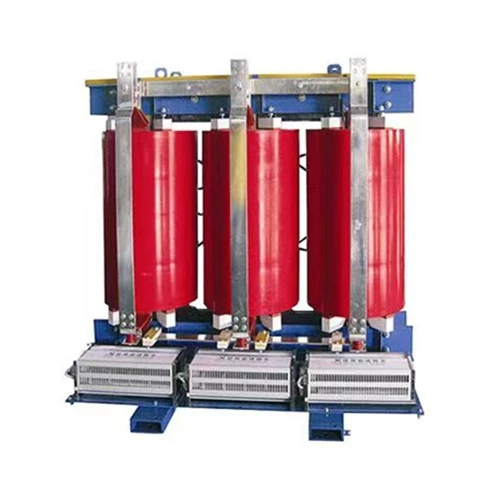

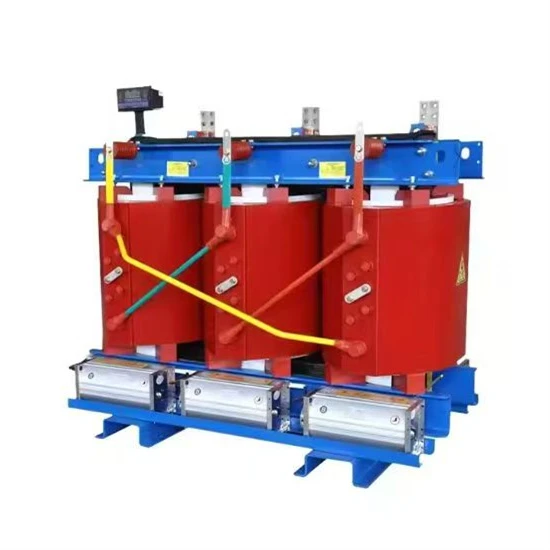

Niektoré z našich obľúbených produktov suchého transformátora zahŕňajúSGB 10kV 500kVA ekologický nezapuzdrený suchý transformátor,Suchý transformátor triedy SC(ZB)9 10kV triedy, aSCBH15 1600 kVA 10 kV/0,4 kV Energeticky úsporný suchý transformátor z amorfnej zliatiny. Tieto transformátory sú navrhnuté tak, aby poskytovali efektívnu distribúciu energie a reguláciu napätia a zároveň ponúkali vysokú spoľahlivosť, nízke nároky na údržbu a šetrnosť k životnému prostrediu.
Záver
Záverom možno povedať, že zvodiče prepätia zohrávajú kľúčovú úlohu pri ochrane suchých transformátorov pred škodlivými účinkami elektrických prepätí. Odvedením prepätia a prúdu z prepätia preč z transformátora do zeme pomáhajú zvodiče prepätia zabrániť poškodeniu izolácie transformátora, vinutia a iných komponentov, čím sa predlžuje životnosť transformátora a znižuje sa riziko nákladných opráv a prestojov.
Ak hľadáte vysokokvalitný suchý transformátor, pozývame vás, aby ste preskúmali našu škálu produktov a kontaktujte nás, aby sme prediskutovali vaše špecifické potreby. Náš tím odborníkov je k dispozícii, aby vám poskytol personalizované poradenstvo a podporu a pomohol vám vybrať ten správny transformátor pre vašu aplikáciu.
Referencie
- IEEE C62.11-2018, norma IEEE pre zvodiče prepätia s oxidom kovu pre napájacie obvody striedavého prúdu
- IEC 60076-11:2019, Výkonové transformátory - Časť 11: Suché transformátory.
- ANSI/IEEE C57.12.01-2017, americké národné štandardné požiadavky na všeobecné požiadavky na distribúciu suchého typu a výkonové transformátory
