Prechod z konvenčnej elektrickej distribúcie na modernizované decentralizované inteligentné siete si vyžaduje štrukturálny posun na úrovni rozvodní. V prípade infraštruktúry vysokého napätia (VN) a vysokého napätia (VN) už systém rozvádzača nemôže fungovať len ako pasívna elektromechanická izolačná bariéra.
Na dosiahnutie kompatibility s digitalizovanou inteligentnou sieťou sa rozvádzač musí vyvinúť na inteligentný uzol schopný obojsmernej komunikácie, automatizovanej diagnostickej telemetrie a smerovania ochrany pod milisekundou.
Integrácia pokročilých systémov rozvádzačov s infraštruktúrou inteligentnej siete si vyžaduje systematické zosúladenie primárnych mechanických fyzických komponentov so sekundárnou digitálnou riadiacou a komunikačnou architektúrou.
1. Dodatočné vybavenie digitálnej architektúry a nasadenie IED
Základ integrácie inteligentnej siete spočíva v nahradení alebo modernizácii starších analógových relé inteligentnými elektronickými zariadeniami (IED). Moderné IED slúžia ako výpočtový mozog v nízkonapäťovom oddelení rozvádzača.
Mikroprocesorové ovládanie: IED vykonávajú v reálnom čase spracovanie trojfázových prúdov, napätí, účinníkov a frekvenčných metrík odvodených z pokročilých prístrojových transformátorov.
Údržba podľa podmienok (CBM): Nahradením plánovanej údržby nepretržitým prediktívnym monitorovaním IED vyhodnocujú mechanické opotrebovanie ističa, krivky erózie kontaktov a stav vypínacích obvodov, pričom túto telemetriu prenášajú na platformy SCADA skôr, ako sa prejavia fyzické poruchy.
2. Štandardizácia komunikačného protokolu IEC 61850
Interoperabilita naprieč sieťami viacerých dodávateľov vyžaduje absolútnu štandardizáciu protokolov. Zatiaľ čo staré priemyselné prostredia sa spoliehali na Modbus RTU alebo DNP3 cez sériové linky, integrácia inteligentnej siete vyžaduje implementáciu štandardu IEC 61850 cez redundantné ethernetové siete s optickými vláknami.
GOOSE Správy: Generic Object Oriented Substation Events (GOOSE) správy umožňujúce peer-to-peer komunikáciu medzi rozvádzačmi v horizontálnych submilisekundových intervaloch. To zaisťuje blokovanie a schémy ochrany vysokorýchlostných prípojníc fungujú bezchybne bez smerovania cez centralizovaný hlavný ovládač.
Vzorkované hodnoty (SV): Digitalizácia priebehov napätia a prúdu na zdroji prístroja eliminuje nebezpečenstvo elektromagnetického rušenia (EMI) na dlhých medených sekundárnych vedeniach a smeruje čisté digitálne dátové toky priamo do riadiacej stanice.
3. Nasadenie senzorov pre diagnostiku primárnych komponentov v reálnom čase
Rámce inteligentných sietí sa vo veľkej miere spoliehajú na lokalizovanú environmentálnu a tepelnú telemetriu. Integrácia špecializovaných senzorických polí do vysokonapäťových krytov umožňuje nepretržité hodnotenie rizík pri aktívnych zmenách zaťaženia.
Bezdrôtové tepelné senzory: Inštalované priamo na vysoko namáhané kontaktné body – ako sú prípojnicové spoje, koncovky vstupných káblov a výtoky ističov – bezdrôtové, samonapájacie povrchové senzory monitorujú tepelné anomálie spôsobené lokalizovanou degradáciou odporu, čím úplne eliminujú slepé miesta manuálnej infračervenej termografie.
Sledovanie čiastočného vybitia (PD).: Integrácia prechodových uzemňovacích napäťových (TEV) a ultra-vysokofrekvenčných (UHF) snímačov vo vnútri rozvádzačov umožňuje včasnú detekciu lokalizovanej degradácie izolácie a sledovanie koróny v epoxidových živiciach alebo plynom izolovaných zónach pred tým, než dôjde k štrukturálnemu dielektrickému prerušeniu.
4. Systémová automatizácia, riadenie a integrácia Edge Computing
Keď sa rozvádzač úspešne integruje s infraštruktúrou inteligentnej siete, riadenie lokalizovanej distribúcie prechádza z operácií v reaktívnom poli na automatizované korekcie vypočítané na okraji.
Implementácia FLISR: Funkcie lokalizácie porúch, izolácie a obnovy služieb (FLISR) využívajú údaje inteligentného rozvádzača na autonómnu izoláciu chybných segmentov vedenia v priebehu niekoľkých sekúnd, pričom presmerujú distribučné cesty slučky, aby sa minimalizovali lokalizované výpadky napájania bez zásahu ľudského poľa.
Optimalizácia Volt-VAR (VVO): Platforma inteligentnej siete riadi automatizované motorizované prepínače v rámci zostavy rozvádzačov, aby vykonali presné prepínanie bánk kondenzátorov a úpravy odbočiek transformátora, optimalizovali celkové napäťové profily a znížili straty pri prenose systému.
5. Zostava rozvádzačov Hongheng pripravených na inteligentnú sieť
Vytvorenie robustného primárneho fyzického šasi, ktoré sa prirodzene integruje s modernou sekundárnou inteligentnou infraštruktúrou, je inžinierskym jadrom Hongheng Switchcabinet. Naše špecializované konfigurácie produktov sú prispôsobené pre moderné topológie siete:

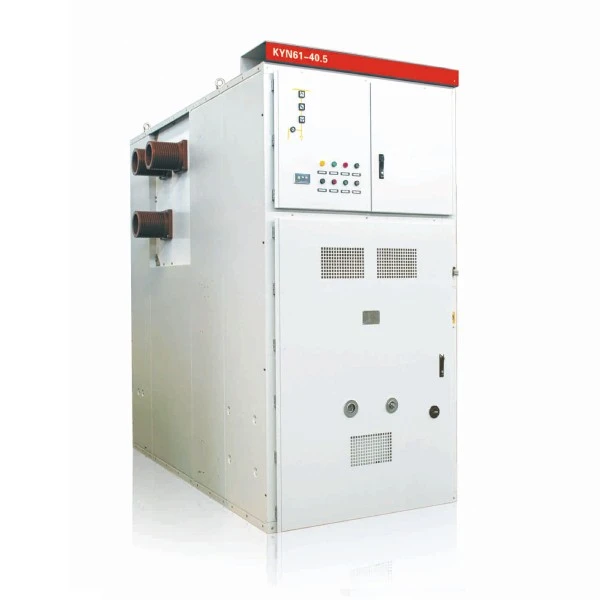

KYN61-40.5 Typ nákladného automobilu Výsuvný spínací prístroj: Táto 40,5 kV pancierová strednonapäťová skriňa obsahuje vyhradené, štandardizované nízkonapäťové riadiace polia explicitne izolované na integráciu IED polí s vysokou hustotou kompatibilných s IEC 61850 a dvojslučkových optických prepínačov. Jeho precízne skonštruovaný mechanický regálový mechanizmus môže byť voliteľný so vzdialenými elektromotorickými pohonmi, čo umožňuje operátorom riadiacej miestnosti bezpečne zasúvať a vysúvať vákuový istič zo vzdialenej konzoly HMI.
XGN17-40.5 skriňový pevný AC kovový spínací prístroj: Pevná, kompaktná vysokonapäťová pevná konfigurácia optimálna pre veterné a solárne farmy na zvýšenie obnoviteľnej energie. Vnútorný dizajn ľahko pojme integrované nekonvenčné prístrojové transformátory (NCIT) a optické snímače napätia, čím poskytuje vysoko vernú digitálnu telemetriu priamo do lokalizovaných okrajových brán inteligentnej siete.
Kovové pancierové konfigurácie KYN10-40.5 a JYN1-40.5 AC: Tieto vysokovýkonné výsuvné skrine, navrhnuté s viackomorovými kovovými bariérami, sú vopred navrhnuté tak, aby podporovali viackanálové monitorovacie senzory čiastočného vybitia a nepretržitú tepelnú telemetriu prípojníc, vďaka čomu sú vysoko odolné komponenty pre kritické rozvodne siete.
Matica špecifikácií technickej integrácie
| Trieda rozvádzača a model jadra | Natívna podpora komunikácie inteligentnej siete | Možnosti integrovaného senzorického monitorovania | Primárne diaľkové ovládanie automatizácie |
| KYN61-40,5(možnosť výberu) | IEC 61850, MMS, HUS, DNP3 cez IP | Kontaktný bod Bezdrôtový infračervený tepelný, čiastočný výboj TEV | Vzdialené vypínanie a vypínanie motorového ističa |
| XGN17-40,5(Typ pevnej skrinky) | Modbus TCP/IP, IEC 60870-5-104 | Hustota plynu SF6 (ak je GIS), monitorovanie teploty prípojníc | Automatizovaný motorizovaný uzemňovací spínač a ovládanie izolátora |
| JYN1-40.5 / KYN10-40.5 | Štandardné možnosti zbernice/priemyselného Ethernetu | Diagnostika prúdovej slučky, vlhkosť v nízkonapäťovom priestore | Prevádzka solenoidom na diaľku vypnutie/zatvorenie |
Záver: Engineering Tomorrow's Smart Substations with Hongheng
Integrácia ťažkých zostáv rozvádzačov do dynamickej siete inteligentnej siete si vyžaduje hlboké odborné znalosti v oblasti mechanickej odolnosti, fyziky izolácie a najmodernejšej digitálnej komunikácie. Špecifikovaním zariadení pripravených na inteligentnú sieť sieťoví inžinieri výrazne predĺžia životnosť infraštruktúry, zaručia bezpečnosť personálu prostredníctvom diaľkového ovládania a výrazne znížia prestoje systému.
Pre konkrétne projektové technické schémy zapojenia, úplné matice interoperability IEC 61850, alebo ak chcete požiadať o priame inžinierske cenové ponuky pre inteligentne nakonfigurované zostavy 40,5 kV, kontaktujte globálny tím technických aplikácií na adreseRozvádzač Hongheng (Zhejiang Gangheng Electric Company Limited) dnes.
